확장성 높은 자동화 프레스브레이크
역동적인 생산에 이상적인 프레스브레이크인 B3는 살바니니의 심층적인 자동화, 소프트웨어, 기계학, 전자공학 지식을 바탕으로 전동 프레스브레이크와 유압 프레스브레이크의 특징과 장점을 결합하여 설계되었습니다.
시각을 바꿔 결과를 고려해 보십시오!
사용 가능한 네 가지 시나리오 중 어떤 자동화 수준을 선택하든 B3는 현재 시장에서 가장 작은 설치 면적을 자랑하는 솔루션입니다.
제품 개요
다이렉트 드라이브 및 KERS 등의 첨단 기술을 도입하여 생산성 저하 없이 인류와 환경 모두를 존중할 수 있는 기술을 구현했습니다. 이 구조는 기계의 다기능성을 높여 부품 형상에 대한 제약을 완화합니다.
통합 적응형 기술(S-CROWNING, AMS)은 시스템을 보다 스마트하게 만들어 스크랩과 및 부품 보정을 없애며, 생산할 수 있는 제품의 범위를 확장합니다.
사용 가능한 자동화 장치(ATA, MVM, AU-TO)는 키트 생산 및 낱개흐름생산 모두에 적합하도록 생산성과 유연성을 결합합니다.
살바니니 고유의 LINKS, OPS 소프트웨어로 사무실에서 설비와 연결하여 생산 흐름을 제어할 수 있습니다.

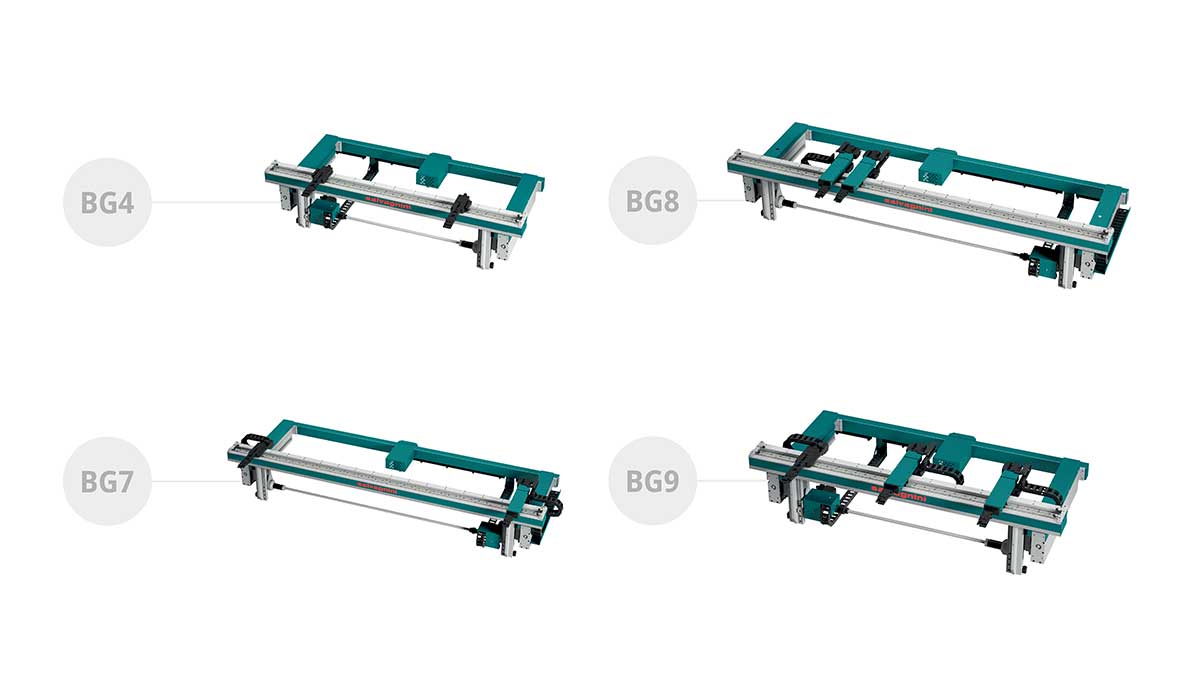

백게이지
생산 유연성을 극대화하기 위해 4축에서 9축까지 네 가지 다양한 유형으로 제공됩니다. 각 백게이지는 매우 견고한 램으로 구성됩니다. 모든 축이 선형 가이드에서 슬라이딩하여 정확성과 견고함을 보장합니다.
전면 슬라이딩 지지대
전면에 위치한 한 쌍의 슬라이딩 지지대로 가공되는 판금을 120 kg 까지 받쳐줍니다. 이는 인체공학적 사용과작업물의 손쉬운 취급을 보장합니다.

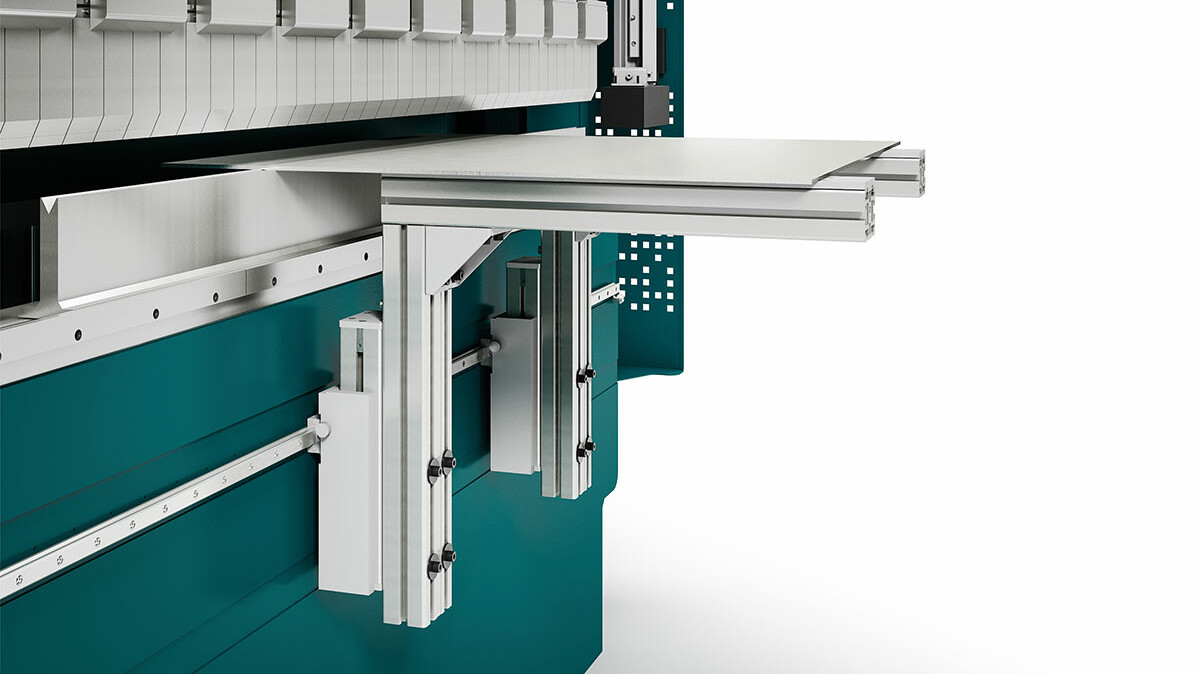

FLW 시트 팔로워
FLW 시트 팔로워는 옵션이며, 특히 크거나 무거운 가공물을 절곡할 때 권장됩니다. 각 FLW의 최대 적재용량은 150 kg입니다.
AMS: 각도 측정 시스템
레이저 시스템은 스프링백으로 인한 절곡각의변화를 감지합니다. 또한, 프레스 브레이크의 길이에 관계없이 단일 지점에서 각도 측정을 수행하여 사이클을 단축할 수 있습니다. 이를 통해 측정을 기록하고 능동적으로 모니터링하여 생산성을 향상시킵니다.
S-CROWNING
적응형 기계식 크라우닝 시스템은 매개변수가 변화하더라도 작업자 조치 없이 전체 절곡 길이에서 일정한 절곡을 보장합니다.
다이렉트 드라이브
두 개의 독립적인 다이렉트 드라이브 브러시리스 모터에 의해 램 동작이 구동되므로, 최대 250mm/s의 속도로 빠른 접근과 빠른 복귀 동작을 모두 구현할 수 있습니다.
KERS: 에너지 회수 시스템
B3에 낭비되는 에너지를 회수하여 다음 단계에 재사용하는 독점 시스템을 장착하여 동일한 소비량으로 더 높은 속도에 도달할 수 있습니다.
4차 산업혁명
디지털 전환과 인더스트리 4.0은 시장에서 경쟁력을 유지하기 위한 핵심적인 주제입니다. 이를 도입하면 고도로 자동화된 복잡한 통합형 고성능 시스템을 구현하고 관리할 수 있으며, 생산 레이아웃에 구조적 변화가 필요 없는 간단한 솔루션을 개발하도록 지원하므로, 스마트 제조의 세계에 훨씬 더 쉽게 접근할 수 있습니다.
지능형 시스템, 균일한 품질
B3 프레스브레이크에 대해 궁금하셨던 모든 내용이 자세하게 설명되어 있습니다.
ATA/ATA-LT 및 ATA/MVM은 살바니니의 독점적인 자동화 솔루션입니다. 이를 통해 프레스브레이크에서 높은 생산성을 유지하면서 키트 생산 및 낱개흐름생산이 가능합니다.

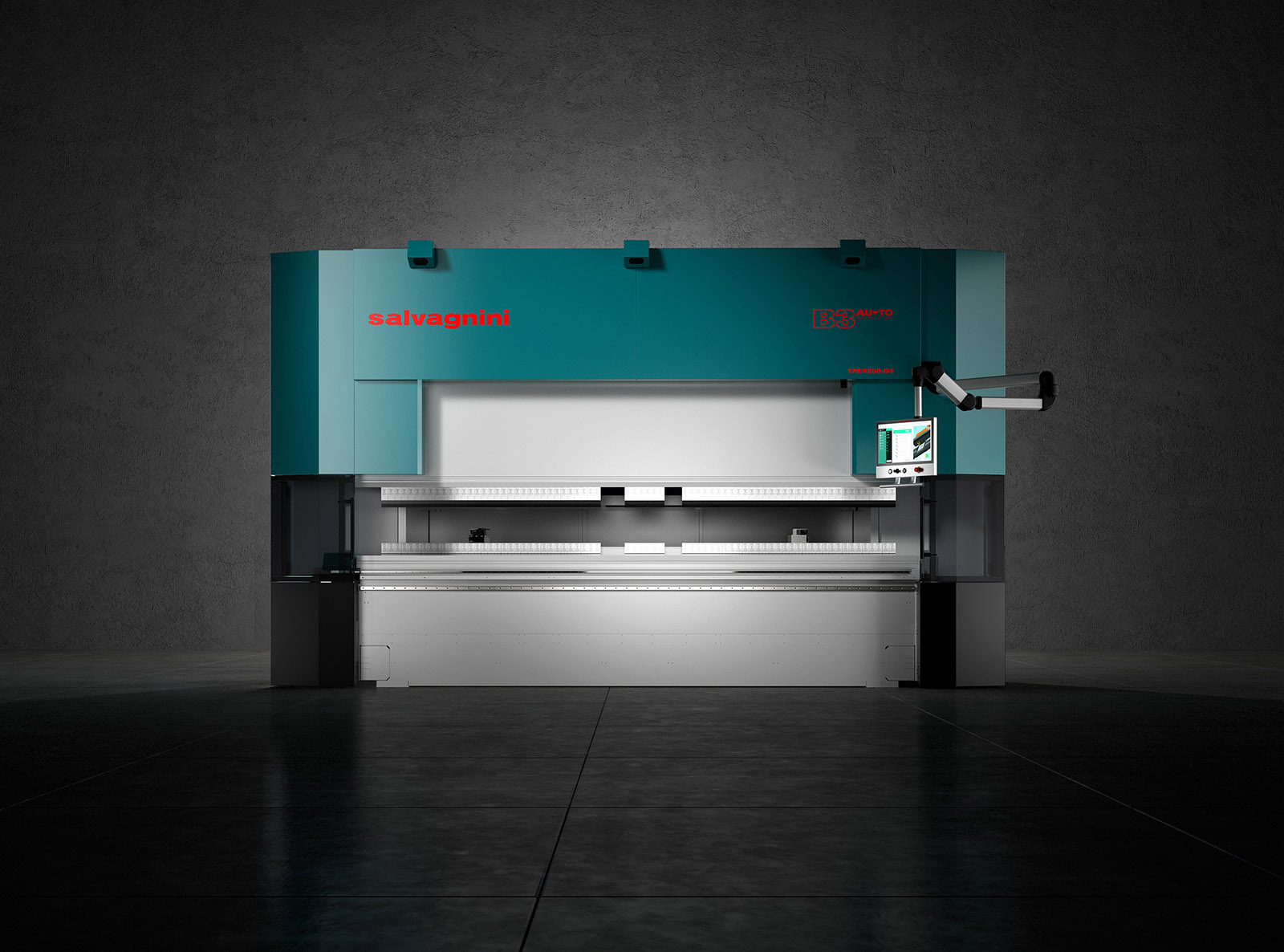

AU-TO는 살바니니의 특허 기술인 자동 상단 및 하단 툴 교환장치입니다. 이는 생산 흐름에 따라 최적의 전략을 적용할 수 있는 완벽한 독립성과 효율성을 보장하도록 프레스브레이크를 설정합니다.
도입된 아키텍처 및 기술 솔루션(다이렉트 드라이브 및 KERS)을 통해 B3 프레스브레이크는 생산성 저하 없이 사람과 환경을 모두 존중합니다.
MAC2.0은 프레스브레이크에 내장된 적응형 기술(S-CROWNING, AMS)의 총체입니다. 이는 시스템을 지능적으로 만들어 스크랩 및 부품 수정 필요성을 없애며, 생산할 수 있는 제품의 범위를 확장합니다.
각 B3 프레스브레이크는 광범위한 구성 가능성을 제공합니다. 다양한 옵션(잠금 장치, 백게이지, 시트 팔로워)은 작동 및 부품 취급을 용이하게 하고, 프레스브레이크의 다기능성을 향상시키거나 인체공학적 특성을 개선합니다.
모든 B3 프레스브레이크에는 장비와 회사 ERP 간의 통신을 지원하는 OPS 공정 소프트웨어가 장착될 수 있습니다. 또한, 상태 모니터링용 IoT 솔루션인 LINKS에도 바로 연결할 수 있습니다.
시스템과 자동화에 대한 폭넓은 전문 지식, 판금 가공 분야의 광범위한 적용 경험을 바탕으로 살바니니 전문가 팀은 독립형 프레스브레이크, 로봇 벤딩 셀(ROBOformER), 유연 벤딩 셀(FlexCell) 또는 자동 주문 생산(AJS) 고객이 최상의 솔루션을 선택하도록 지원할 수 있습니다.
기술 데이터
| 모델 | 80/2000 | 100/3000 | 135/3000 | 135/4250 | 170/3000 | 170/3000XL |
| 최대 가압력 [Tons] | 80 | 100 | 135 | 135 | 170 | 170 |
| 테이블 길이[mm] | 2040 | 3060 | 3060 | 4250 | 3060 | 3060 |
| 프레임 간격[mm] | 1740 | 2640 | 2640 | 3640 | 2640 | 2650 |
| 목 깊이[mm] | 350 | 435 | 435 | 435 | 435 | 520 |
| 최대 이송 속도 [mm/s] | 250 | 250 | 250 | 250 | 250 | 180 |
| 절곡 속도* [mm/s] | 20 | 20 | 20 | 20 | 20 | 20 |
| 최대 스트로크[mm] | 300 | 300 | 350 | 350 | 350 | 450 |
| 오픈 하이트[mm] | 550 | 550 | 600 | 600 | 600 | 700 |
| 총 길이[mm] | 3200 | 4270 | 4310 | 5310 | 4310 | 4360 |
| 총 너비[mm] | 1875 | 1725 | 1735 | 1735 | 1735 | 2080 |
| 총 높이[mm] | 3025 | 3025 | 3295 | 3295 | 3295 | 3705 |
| 평균 소비 전력량(kWh) | 1 | 1 | 1.5 | 1.5 | 2 | 2 |
| 중량[kg] | 6200 | 8600 | 11700 | 13500 | 11700 | 17000 |
| 모델 | 170/4250 | 170/4250XL | 170/5100XL | 220/3000 | 220/4250 | 220/5100 | 220/6100 |
| 최대 가압력 (Tons) | 170 | 170 | 170 | 220 | 220 | 220 | 220 |
| 테이블 길이(mm) | 4250 | 4250 | 5100 | 3060 | 4250 | 5100 | 6100 |
| 프레임 간격(mm) | 3640 | 3620 | 4620 | 2650 | 3620 | 4620 | 5600 |
| 목 깊이(mm) | 435 | 520 | 520 | 520 | 520 | 520 | 520 |
| 최대 이송 속도(mm/s) | 250 | 220 | 180 | 220 | 220 | 220 | 180 |
| 절곡 속도*(mm/s) | 20 | 18 | 20 | 18 | 18 | 18 | 18 |
| 최대 스트로크(mm) | 350 | 450 | 450 | 450 | 450 | 450 | 450 |
| 오픈 하이트(mm) | 600 | 700 | 700 | 700 | 700 | 700 | 700 |
| 총 길이(mm) | 5310 | 5330 | 6330 | 4360 | 5330 | 6330 | 7400 |
| 총 너비(mm) | 1735 | 2080 | 2080 | 2080 | 2080 | 2080 | 2080 |
| 총 높이(mm) | 3295 | 3705 | 3705 | 3705 | 3705 | 3705 | 3705 |
| 평균 소비 전력량(kWh) | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 |
| 중량(kg) | 13500 | 19400 | 21500 | 17000 | 19400 | 21500 | 23500 |
| 모델 | 320/3000 | 320/4250 | 320/5100 | 400/4250 | AU-TO 170/4250 | AU-TO 220/4250 | AU-TO 320/4250 |
| 최대 가압력 (Tons) | 320 | 320 | 320 | 400 | 170 | 170 | 320 |
| 테이블 길이(mm) | 3060 | 4250 | 5100 | 4250 | 4250** | 4250 | 4250** |
| 프레임 간격(mm) | 2630 | 3600 | 4600 | 3600 | 3640 | 3620 | 3600 |
| 목 깊이(mm) | 520 | 520 | 520 | 520 | 435 | 520 | 520 |
| 최대 이송 속도 (mm/s) | 220 | 220 | 220 | 220 | 250 | 220 | 220 |
| 절곡 속도* (mm/s) | 18 | 18 | 18 | 18 | 20 | 18 | 18 |
| 최대 스트로크(mm) | 450 | 450 | 450 | 450 | 350 | 450 | 450 |
| 오픈 하이트(mm) | 700 | 700 | 700 | 700 | 600 | 700 | 700 |
| 총 길이(mm) | 4380 | 5350 | 6350 | 5350 | 5560 | 5560 | 5700 |
| 총 너비(mm) | 2085 | 2085 | 2085 | 2085 | 2170 | 2240 | 2245 |
| 총 높이(mm) | 3755 | 3755 | 3755 | 3755 | 3290 | 3690 | 3740 |
| 평균 소비 전력량(kWh) | 3.5 | 3.5 | 3.5 | 3.5 | 2 | 2.5 | 3.5 |
| 중량(kg) | 21800 | 25000 | 30000 | 27000 | 15500 | 21600 | 27200 |
*절곡 속도는 현재 표준으로 조정되었습니다. 사전 통지 없이 데이터를 수정할 수도 있습니다.
**자동 툴 셋업 L = 3600mm
